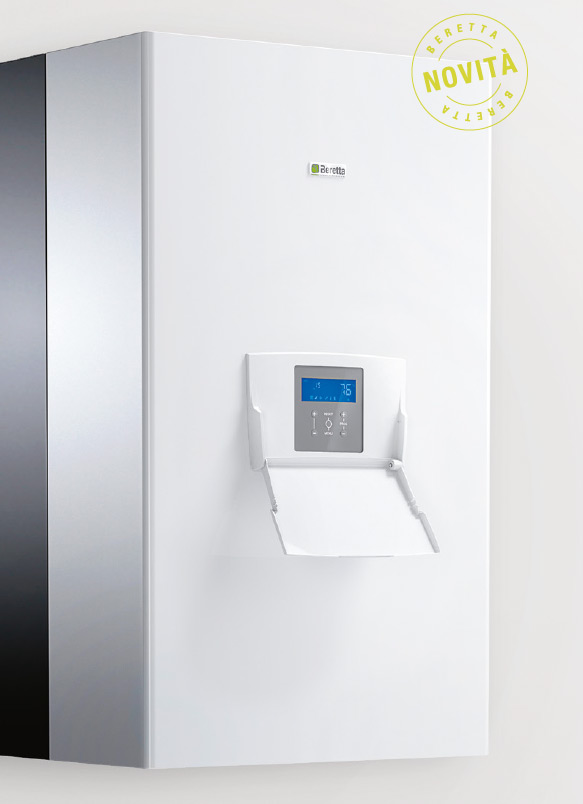

POWER MAX,
LA NUOVA PROTAGONISTA
IN CENTRALE TERMICA
POWER MAX È LA
NUOVA SOLUZIONE DI
BERETTA
COME SISTEMA
MODULARE MURALE A
CONDENSAZIONE.
Progettata nei nostri Centri
di Ricerca e Sviluppo e
industrializzata presso i nostri
stabilimenti, POWER MAX è
la nuova murale di potenza
di Beretta, che può essere
applicata sia in configurazione
singola che in cascata, fino a
1120 kW.
Completa di tutti gli
accessori fumi, idraulici e INAIL,
POWER MAX rappresenta la
scelta ideale per le centrali
termiche di condomini, siti
commerciali, palestre, centri
sportivi e capannoni industriali.
Grazie alla sua flessibilità installativa, l’affidabilità e la facilità di montaggio , il nuovo sistema modulare a condensazione rappresenta la risposta attuale e vincente di Beretta sia per la realizzazione di nuovi impianti termici, che per la riqualificazione energetica e la sostituzione.
LOW NOX
CONFORME CLASSE 6
SISTEMI IN CASCATA
FINO A 1120 KW
CONTROLLO
ELETTRONICO
DIGITALE
SCAMBIATORE
BREVETTATO
IN ACCIAIO I NOX
CIRCOLATORE DI
SERIE
SUI MODELLI
FINO A 70 KW
AMPIA GAMMA
ACCESSORI
POWER MAX: UNA NOVITÀ
POWER MAX RAPPRESENTA UNA NOVITÀ NEI GRUPPI TERMICI A CONDENSAZIONE BERETTA.
Tutti i componenti sono stati rivisitati e riprogettati: lo scambiatore opera con temperature superficiali ridotte del 18% per diminuire lo stress termico e aumentare la durata; le già basse emissioni inquinanti sono scese sotto i limiti più restrittivi (Classe 6 NOx secondo UNI EN 15502); il controllo di sistema è 10 volte più veloce del precedente. Una nuova gamma di accessori molto più ricca è ora disponibile a corredo.
- NUOVO SCAMBIATORE CONDENSANTE IN ACCIAIO INOX BREVETTATO.
- 8 VERSIONI DA 34,9 A 131 KW, INSTALLABILI IN CONFIGURAZIONI SINGOLA O IN CASCATA.
- POSSIBILITÀ DI CASCATA FINO A 1120 KW CON LOGICHE INTEGRATE IN CALDAIA MANAGING/DEPENDING.
- POSSIBILITÀ DI INSTALLAZIONE IN CASCATA CON TELAIO IN LINEA O FRONTE-RETRO.
- REGOLAZIONE MODULANTE E MODULARE DELLA POTENZA CON INVERSIONE AUTOMATICA DELL’ORDINE DI ACCENSIONE DEI BRUCIATORI.
- GESTIONE CONTEMPORANEA DI DUE CIRCUITI: BOLLITORE, ALTA TEMPERATURA. FINO A 16 ZONE MISCELATE AGGIUNTIVE COME ACCESSORIO.
- COMMUTAZIONE AUTOMATICA ESTATE/ INVERNO.
- FUNZIONE ANTI-LEGIONELLA DI SERIE.
- PREDISPOSIZIONE PER GESTIONE A DISTANZA (INGRESSO 0-10 V O MODBUS) CON KIT OPTIONAL.
- DISPONIBILITÀ DI UN’AMPIA GAMMA DI ACCESSORI D’ IMPIANTO.
- KIT TRASFORMAZIONE A GAS GPL DI SERIE.

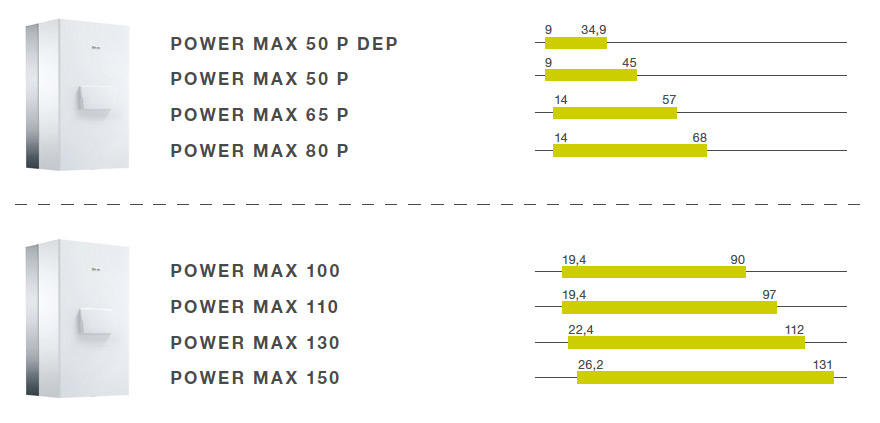

LA GAMMA
La gamma POWER MAX è disponibile in 8 modelli, a partire da 34,9 kW fino a 131 kW. L’installazione può essere singola oppure è possibile connettere in cascata gli apparecchi POWER MAX dello stesso modello fino a raggiungere la potenza massima di 1,12 MW.

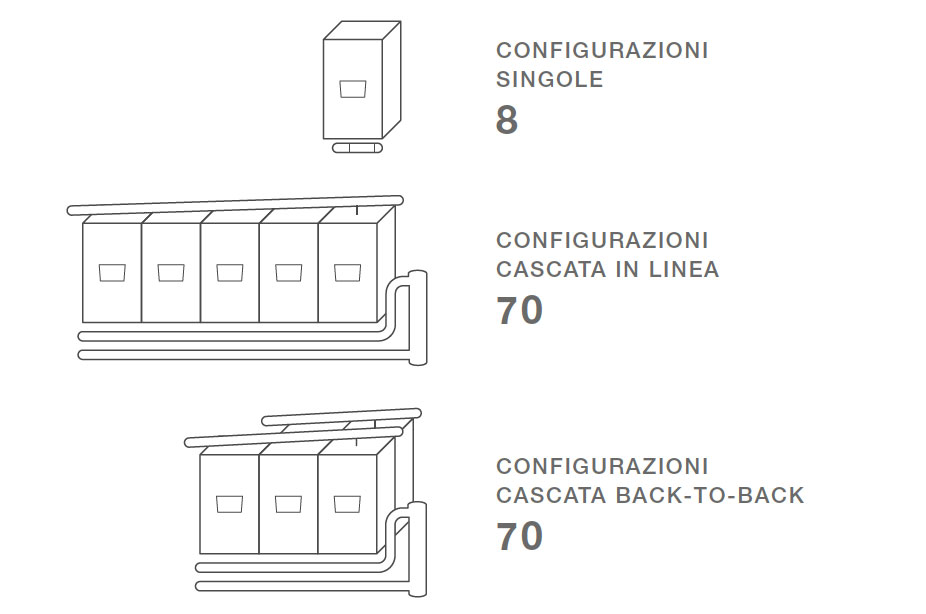

MASSIMA FLESSIBILITÀ APPLICATIVA
Ciascun modello di Power MAX può essere applicato in cascata fino a 10 moduli, a eccezione di POWER MAX 150 che conta fino a 8 moduli. Considerando la somma delle configurazioni in linea e fronte-retro, la gamma POWER MAX permette di realizzare 140 tipologie di configurazioni in cascata, che in aggiunta alle applicazioni singole dei diversi modelli totalizza ben 148 applicazioni.Il numero aumenta significativamente se, a queste configurazioni, aggiungiamo scambiatore a piastre e separatore idraulico come kit accessori. Questa adattabilità permette a Power MAX di distinguersi nel panorama di riferimento delle caldaie di potenza, un plus sempre più apprezzato anche in centrale termica.

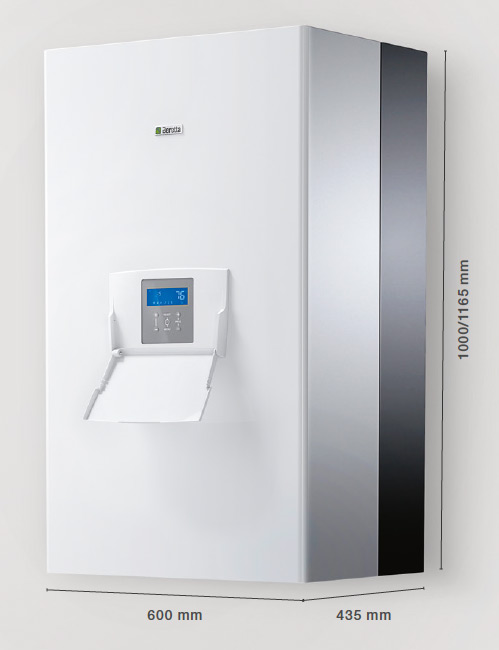

POTENZA COMPATTA
POWER MAX si distingue per la compattezza delle dimensioni, caratteristica sempre più apprezzabile anche in centrale termica, che completa il profilo di elevata flessibilità installativa del prodotto.LARGHEZZA
600 mm su tutti i modelli
ALTEZZA
1000 mm sui modelli 50 P DEP, 50 P, 65 P, 80 P, 100, 110
PROFONDITÀ
435 mm su tutti i modelli
TECNOLOGIA: LA COMBUSTIONE
IL NUOVO SCAMBIATORE DI CALORE
Lo scambiatore di calore di POWER MAX, progettato in assoluta simbiosi con il bruciatore a gas premiscelato, rappresenta uno dei vantaggi tecnologici del sistema. Dalla buona sinergia tra combustione e scambio termico dipende infatti la miglior trasformazione dell’energia chimica del combustibile in energia termica utile trasmessa all’acqua. Lo scambiatore POWER MAX è realizzato in pregiato acciaio inox a garanzia di inalterabilità e affidabilità nel tempo.Il design, il percorso acqua e le sezioni di passaggio sono state ottimizzate per limitare le perdite di carico e garantire il migliore trasferimento di calore. Il risultato è una temperatura di parete più omogenea, sinonimo di maggior durata e miglior rendimento. Il bruciatore premiscelato è stato inoltre progettato per contenere le emissioni inquinanti al di sotto dei limiti europei più restrittivi, consentendo a Power Max di essere in Classe 6 NOx secondo UNI EN 15502, la migliore prevista.

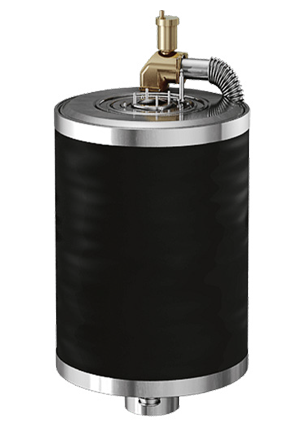

VERSIONI FINO A 4 5 kW
POWER MAX 50 P DEP - 50 P
- SCAMBIATORE ELICOIDALE
- MATERIALE: ACCIAIO INOSSIDABILE
- MONOTUBO CON TUBO LISCIO
- PROFILO SAGOMATO A “P” PER ELEVATO SCAMBIO TERMICO

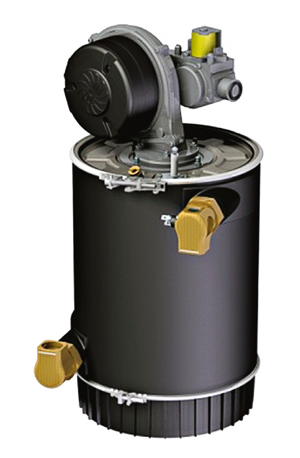

VERSIONI DA 57 A 131 K
POWER MAX 65 P - 150
- SCAMBIATORE ELICOIDALE
- MATERIALE: ACCIAIO INOSSIDABILE
- DOPPIO TUBO, CON TUBI LISCI CONCENTRICI
- PROFILO PENTAGONALE PER TUBO INTERNO E CIRCOLARE PER TUBO ESTERNO
- CIRCOLAZIONE IDRAULICA IN PARALLELO

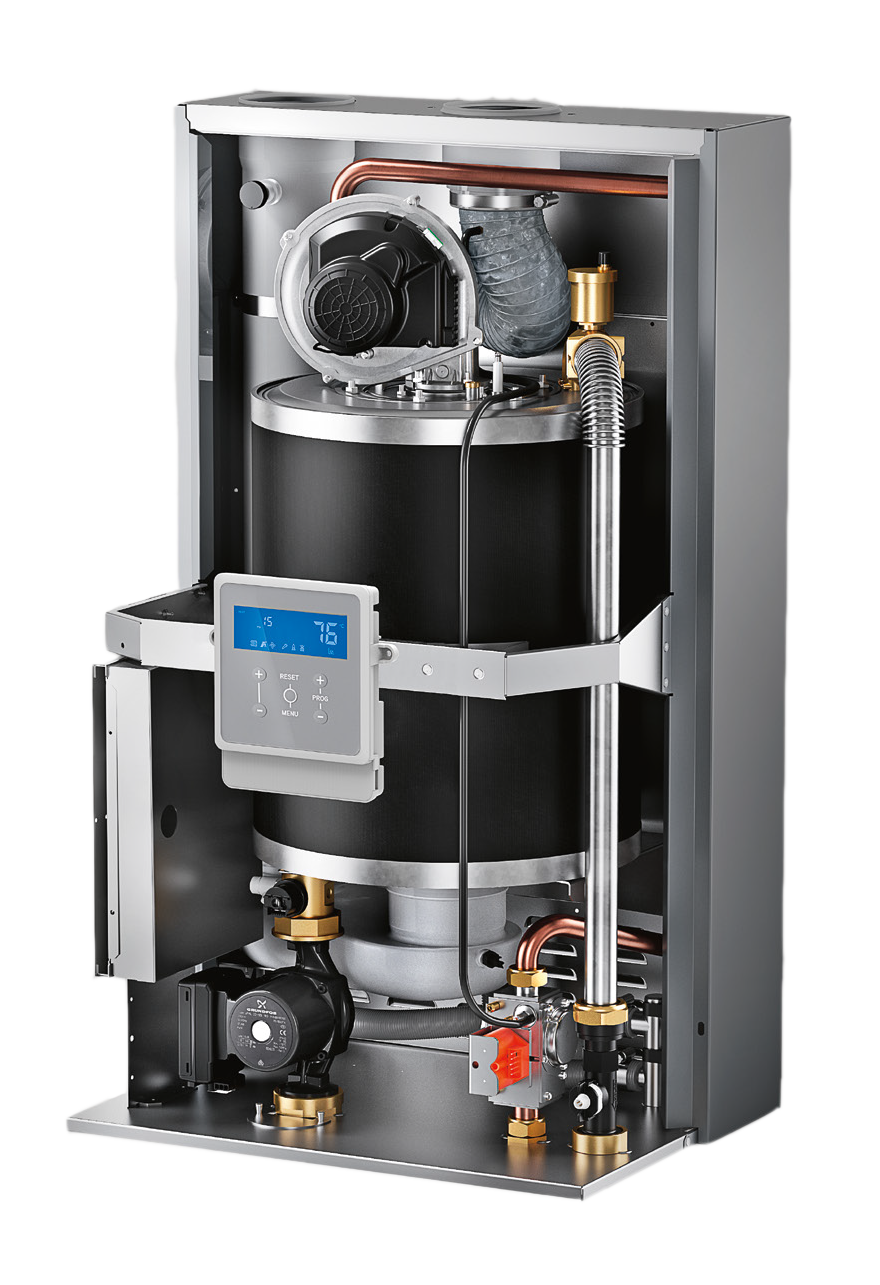

TECNOLOGIA: LA STRUTTURA
POWER MAX 50 P DEP - 50 P
Il modulo termico della POWER MAX è progettato con funzionamento a camera aperta, convertibile a camera stagna con l’utilizzo dell’apposito accessorio. Tutti i modelli hanno flussimetro per il controllo della portata minima sul tubo di mandata e sul ritorno il pressostato di minima per verificare la pressione minima consentita e rilevare la temperatura di ritorno (controllo ΔT) per controllo modulante pompa (PWM). La sonda di temperatura fumi verifica il corretto funzionamento e l’eventuale richiesta di pulizia dello scambiatore.
Le versioni 50 P DEP e 50 P hanno
uno scambiatore differente, come
illustrato sopra,
e hanno la possibilità di installare
all’interno della caldaia una valvola
3 vie per la produzione dell'acqua
calda sanitaria.
Vi è anche la possibilità di installare
come optional un vaso di espansione
all’interno della caldaia stessa.
DIECI BUONI MOTIVI PER SCEGLIERE I SISTEMI IN CASCATA POWER MAX
MASSIMI RENDIMENTI IN OGNI CONDIZIONE
La modulazione di un sistema in cascata Power MAX è notevolmente superiore a quello di una singola caldaia. Infatti mediante il controllo del numero di moduli termici in funzione, il sistema ottimizza la potenza erogata in base alle effettive richieste. Nelle medie stagioni, primavera e autunno, quando la richiesta è più bassa per via delle condizioni climatiche favorevoli oppure in edifici con fabbisogni molto variabili in funzione delle presenze (Hotel e Ristoranti), il regolatore di cascata attiverà le sole caldaie necessarie, garantendo la potenza necessaria per soddisfare il fabbisogno.
CONTINUITA' DI SERVIZIO SENZA PREOCCUPAZIONI
I sistemi Power MAX in cascata sono molto più affidabili delle caldaie monoblocco. L’eventuale fermo di un motore non coinvolgerebbe il resto del sistema che continuerebbe a funzionare per soddisfare il fabbisogno termico.
MIGLIORE SCELTA PER LA SOSTITUZIONE
La modularità dei sistemi Power MAX è la soluzione giusta nel caso di sostituzione di centrali termiche con accesso difficile: ciascun modulo termico è facilmente trasportabile e ha dimensioni e pesi ridotti.
MASSIMA CONVENIENZA NELLA SOSTITUZIONE
L’elevata efficienza del sistema, unita alla tecnologia a condensazione, rendono il sistema Power MAX soluzione ideale nelle riqualificazioni energetiche. Non occorre aspettare la rottura della caldaia esistente in quanto le spese per la sostituzione si ripagano in pochi anni grazie al risparmio sulla bolletta del gas.
MASSIMO RISPETTO PER L’AMBIENTE
I moduli termici Power MAX hanno ottenuto la migliore classe di emissione di NOx (Classe 6 secondo UNI EN 15502) grazie al bruciatore a premiscelazione totale, con micro fiamma. Inoltre il sistema in cascata gestisce l’accensione dei bruciatori, attivando solo quelli necessari al fabbisogno termico del momento, riducendo le emissioni di CO2.
MASSIMA FACILITÀ PER LA MANUTENZIONE
La gamma Power MAX è progettata per una facile manutenzione con accesso frontale diretto a tutti i componenti interni. Nel sistema in cascata la manutenzione del singolo modulo può avvenire anche lasciando il resto dei componenti in funzione.
MASSIMA OTTIMIZZAZIONE DEGLI SPAZI
Il sistema Power MAX in cascata è progettato per occupare il minor spazio possibile, in modo da essere idoneo sia nei condomini sia in edifici commerciali. Le dimensioni compatte del singolo modulo (1000x600x435 mm) ed un telaio innovativo in grado di accogliere più di 1 MW in 2,6 m2, consentono l’installazione anche in centrali termiche di dimensioni ridotte.
MASSIMA FLESSIBILITÀ
Il sistema Power MAX è idoneo per centrali termiche in cui gli spazi sono ridotti: grazie all’ampia gamma di kit accessori, Power MAX viene proposta con installazione stand alone con staffaggio a muro o in cascata con installazione in linea back to back (fronte/retro). Inoltre è possibile scegliere la potenza e la configurazione in base al fabbisogno e allo spazio a disposizione.
MASSIMA FACILITÀ DI INSTALLAZIONE
I moduli termici Power MAX in cascata sono facilmente installabili grazie all’ampia quantità di kit accessori a disposizione. Ogni singolo modulo può essere trasportato separatamente in centrale termica transitando facilmente attraverso qualsiasi porta. L’installatore dovrà solamente unire moduli e kit tra loro con operazioni semplici, comode e veloci.
