Sistema ibrido basamento split solar RES B
-
Un sistema ibrido a basamento è un sistema ibrido multienergia per riscaldamento, raffrescamento estivo e produzione di acqua calda sanitaria.

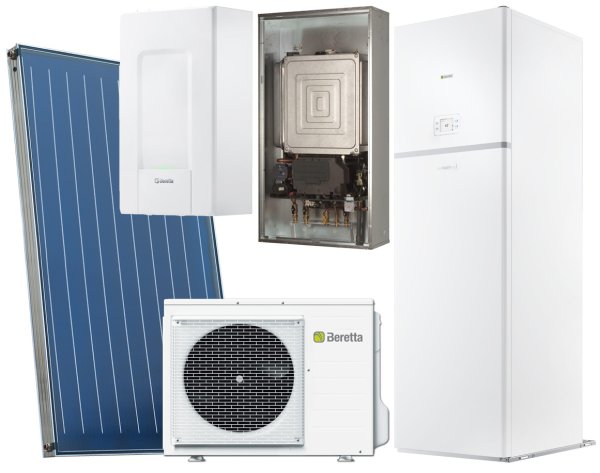

Tale sistema viene realizzato combinando insieme tre componenti principali:
- La caldaia murale: a seconda delle esigenze installative, la scelta del generatore a gas può essere fatta scegliendo tra caldaie dai 25 ai 35kW, solo riscaldamento, per installazione murale (all’interno o all’ esterno in luoghi parzialmente protetti) oppure da incasso. Le caldaie hanno rapporto di modulazione 1:5 o 1:8, a seconda del modello e sono tutte dotate di circolatori ad alta efficienza. Il pannello di controllo del sistema è in grado di attivare la sorgente di calore energeticamente più efficiente sulla base delle condizioni climatiche, e di gestire l’impianto fino a 2 zone di temperatura indipendenti caldo/freddo;
- La pompa di calore: di tipo aria-acqua split a basamento della serie Tower Green FE, disponibile nelle versioni che vanno da 5 fino a 15 kW, con unità interna a basamento per il riscaldamento, il raffrescamento e per la produzione di acqua calda sanitaria. L’unità esterna, compatta e silenziosa, include un compressore Twin Rotary DC inverter, valvola di espansione elettronica, ventilatori con motore brushless e batteria a pacco alettato ottimizzata per il funzionamento in pompa di calore anche con temperature dell’aria esterna di -20°C. Nell’unità interna trovano invece posto i componenti principali del sistema idronico, compreso un serbatoio inerziale da 200l con serpentino INOX a elevata superficie per la produzione istantanea dell’acqua calda sanitaria;
- Il modulo di distribuzione idraulico: Connect Hybrid: per installazioni da interno in incasso o a parete, oppure da esterno in incasso, nelle configurazioni 1 diretta, 2 dirette o 1 diretta e 1 miscelata, equipaggiato di circolatori auto modulanti a basso consumo (EEI≤0.20). Il modulo di distribuzione svolge anche la funzione di separatore idraulico tra i generatori e i circuiti impianto. Il sistema è predisposto per il collegamento ad un bollitore sanitario mono serpentino servito da pompa di calore, tramite installazione del kit valvola deviatrice.
- Pannello di controllo semplice ed intuitivo con ampio display retroilluminato, caratterizzato da logiche di gestione avanzate del sistema ibrido, al fine di garantirne la massima efficienza privilegiando la fonte di calore più efficiente in funzione della temperatura esterna. Il pannello permette la completa parametrizzazione del sistema, oltre alla visualizzazione dello stato di funzionamento. Fornito a corredo con la pompa di calore, completo di staffa per essere posizionato direttamente all’interno degli ambienti.
Prodotti
POMPE DI CALORE BASAMENTO SPLIT PER SOLARE TERMICOVERSIONE MONOFASE
20162701
TOWER GREEN FE S 5M
| Tipo | Lingua | |
|---|---|---|
| Dichiarazione di conformità | Italiano | Download |
| Dichiarazione di conformità | Italiano | Download |
| Libretto Utente | Italiano | Download |
| Modello BIM | Inglese | Download |
| Modello BIM | Inglese | Download |
20162702
TOWER GREEN FE S 7M
| Tipo | Lingua | |
|---|---|---|
| Dichiarazione di conformità | Italiano | Download |
| Dichiarazione di conformità | Italiano | Download |
| Libretto Utente | Italiano | Download |
| Modello BIM | Inglese | Download |
| Modello BIM | Inglese | Download |
20162703
TOWER GREEN FE S 9M
| Tipo | Lingua | |
|---|---|---|
| Dichiarazione di conformità | Italiano | Download |
| Dichiarazione di conformità | Italiano | Download |
| Libretto Utente | Italiano | Download |
| Modello BIM | Inglese | Download |
| Modello BIM | Inglese | Download |
20162704
TOWER GREEN FE S 12M
| Tipo | Lingua | |
|---|---|---|
| Dichiarazione di conformità | Italiano | Download |
| Dichiarazione di conformità | Italiano | Download |
| Libretto Installatore | Italiano | Download |
| Libretto Utente | Italiano | Download |
| Modello BIM | Inglese | Download |
| Modello BIM | Inglese | Download |
20162705
TOWER GREEN FE S 15M
| Tipo | Lingua | |
|---|---|---|
| Dichiarazione di conformità | Italiano | Download |
| Dichiarazione di conformità | Italiano | Download |
| Libretto Utente | Italiano | Download |
| Modello BIM | Inglese | Download |
| Modello BIM | Inglese | Download |
VERSIONE TRIFASE
20162707
TOWER GREEN FE S 12T
20162710
TOWER GREEN FE S 15T
| Tipo | Lingua | |
|---|---|---|
| Dichiarazione di conformità | Italiano | Download |
| Dichiarazione di conformità | Italiano | Download |
| Libretto Utente | Italiano | Download |
| Modello BIM | Inglese | Download |
| Modello BIM | Inglese | Download |
Code
Nome
20162633
UNITA' ESTERNA POMPA DI CALORE 15 T
| Tipo | Lingua | |
|---|---|---|
| Libretto Utente | Italiano | Download |
20162661
TOWER GREEN FE S INT 15T
ACCESSORI CALDAIE MURALI
1103289
BOX GREEN da incasso con porta
| Tipo | Lingua | |
|---|---|---|
| Libretto Installatore | Italiano | Download |
20134477
Kit raccordi per installazione ad incasso EXCLUSIVE C - MYNUTE X - MYNUTE E
| Tipo | Lingua | |
|---|---|---|
| Libretto (Utente + Installatore) | Italiano | Download |
COLLETTORI SOLARI
Prodotti da combinare al tuo sistema
ACCESSORI A COMPLETAMENTO DEL SISTEMA
CONNECT HYBRID
20130801
MODULO CONNECT HYBRID 1D
20130802
Modulo CONNECT HYBRID 2D
20130803
Modulo CONNECT HYBRID 1D+1M
INCASSO PER MODULO CONNECT HYBRID
20130808
Box da incasso
20131752
Kit rubinetti per CONNECT HYBRID lato impianto e pompa di calore
ACCESSORI IDRAULICI
1150529
VALVOLA MISCELATRICE 3/4"
20116162
GRUPPO IDRAULICO DI SOLO RITORNO CONNECT SOLAR R - 7,5 m
20175281
Filtro acqua Y da 1"
20165227
MODULO IDRAULICO DISTR.IDR.IBRIDA 1 DIR
20175064
Valvola deviatrice ACS da 1" con sonda bollitore
ACCESSORI ELETTRONICI
20168672
Kit interfaccia solare
1220559
Sonda temperatura esterna
ACCUMULI INERZIALI
20171999
Serbatoio tampone inerziale da 50 litri
20056180
Buffer accumulo inerziale STOR H 200
20056181
STOR H 300
